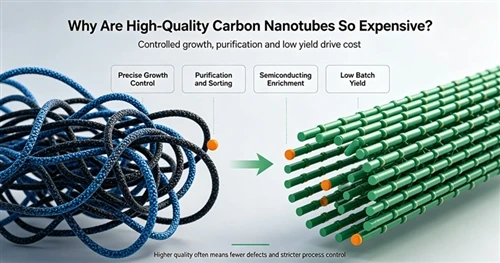

Mange FoU-personell blir overrasket når de ser tilbudet for enkeltveggede eller halvledende karbonnanorør mens de ber om prøver fra forsyningskjeden. Begge er svart pulver, så hvorfor koster fler-karbonnanorør bare noen få dusin RMB per kilogram, mens enkeltveggede eller halvledende karbonnanorør av-kvalitet av høy-kvalitet kan koste flere tusen eller titusenvis av RMB per gram? Hvorfor er karbonnanorør av høy-kvalitet (enkeltveggede/halvledende) så dyre?
1. Enkelt-vegget vs. multi-vegget: samme karbon nanorør, hundre- ganger prisforskjell
Prisen på enkeltveggede karbonnanorør (SWCNTs) er vanligvis mer enn 100 ganger høyere enn for multi-karbonnanorør (MWCNT). Vanlige rør med flere-vegger koster 60 000-500 000 RMB/tonn, mens enkeltveggede rør kan nå 6 til 20 millioner RMB/tonn.
Hva betyr dette? Ett kilo høy-kvalitets enkelt-nanorørpulver i karbon selges for 6000-20.000 RMB -, omtrent tilsvarende prisen på en mellomklasse familiebil. Ikke rart det kalles "svart gull" i materialverdenen.
| Sammenligningsdimensjon | Multi-Walled Carbon Nano tubes (MWCNT) | Single-Walled Carbon Nano tubes (SWCNT) |
|---|---|---|
| Rørdiameter | 7-100 nm | 1-2 nm |
| Salgspris | 100 000-200 000 RMB/tonn | 6 000 000-20 000 000 RMB/tonn |
| Konduktiv effektivitet | Krever 0,5%+ tillegg | Så lite som 0,03 % kan oppnå betydelige resultater |
| Søknadsplassering | Industriell arbeidshest, kostnadseffektivitet-prioritet | Kongen av nanomaterialer, ultimat ytelse |
2. Hvor kommer kostnadene fra? Tre «penger-brennende»-lenker
Den sky-høye prisen på enkeltveggede-karbon-nanorør kommer fra det tredobbelte overlegget "vanskelig forberedelse, vanskelig separasjon og lav produksjonskapasitet." Hvert ledd krever ekstremt høye tekniske og utstyrsinvesteringer.
2.1 Forberedelse: Atomisk-Nivå "Presisjonskontroll"
Ytelsen til karbon nanorør avhenger av deres chiralitet (rullevinkel) og diameter. Diameteren på enkeltveggede karbon-nanorør er bare 1-2 nanometer. Å dyrke slike tynne rør på katalysatorer krever ekstremt høy kontroll over temperatur, karbonkildestrømningshastighet og katalysatorforhold.
Selv om den nåværende CVD-metoden (kjemisk dampavsetning) kan brukes til industriell produksjon, inneholder det syntetiserte produktet uunngåelig en blanding av metalliske og halvledende karbon-nanorør. Med andre ord, vekstprosessen diskriminerer ikke - begge typer vokser sammen, og det er umulig å "produsere bare den typen du ønsker."
Fra et kostnadsstrukturperspektiv utgjør råvarekostnadene 40-60 % av de totale produksjonskostnadene for nanorør. Enkelt-rør har strengere krav til karbonkilderenhet og katalysatorer, med råvarekostnader som langt overstiger kostnadene til flerveggede rør.
2.2 Separasjon og rensing: Plukk "Golden Beans" fra en "Mixed Pot"
Dette er koblingen som bidrar mest til "premien" til enkeltveggede karbonnanorør. For å lage elektroniske enheter som transistorer, må halvledende enkeltveggede- karbon-nanorør brukes - metallrør som vil ødelegge svitsjekarakteristikkene til transistorene.
Men problemet er at effektiv separering av halvledende og metalliske nanorør av karbon fra blandinger fortsatt er en-verdensklasseutfordring. Vanlige metoder inkluderer tetthetsgradientsentrifugering, elektroforetisk separasjon og selektiv funksjonalisering. Disse metodene er enten tungvinte med lavt utbytte, eller ekstremt kostbare og vanskelige å skalere.
Et nasjonalt-nivå karbon nanorør trykt TFT-prosjekt viser at etter komplekse renseprosesser, kan halvledende karbon nanorør med renhet større enn 99,997 % klargjøres -, men å oppnå dette renhetsnivået har en ekstremt høy kostnad i form av prosesskompleksitet og tidsinvestering.
2.3 Markedslandskap: Noen få aktører monopoliserer tilbudet
Knapphet driver opp prisen. For øyeblikket har OCSiAl alene omtrent 90 % av den globale enkeltveggede-karbon-nanorør-markedsandelen, med en eksisterende produksjonskapasitet på rundt 100 tonn. Innenlands fremmer Tianneng Technology byggingen av 150 tonn produksjonskapasitet.
På etterspørselssiden vokser det globale enkeltveggede-karbon-nanorørsmarkedet raskt med en sammensatt årlig vekstrate på 49,5 %. Ubalansen i tilbud-etterspørsel støtter den høye prisen ytterligere.
3. Hvorfor er det "dyrt" men verdifullt? Ytelse er bunnlinjen
Den ultra-høye prisen på enkeltveggede-karbonananorør støttes av deres langt overlegne ledningseffektivitet, mekaniske egenskaper og varmeledningsevne sammenlignet med flerveggede rør.
Hvorvidt prisen er høy eller ikke, avhenger av «kostnads-effektivitet». Hvor dyktige er enkeltveggede-karbonnanorør?
| Ytelsesindikator | Single-Walled Carbon Nano tubes (SWCNT) | Multi-Walled Carbon Nano tubes (MWCNT) |
|---|---|---|
| Elastisk modul | 1000-3000 GPa | 300-1000 GPa |
| Strekkstyrke | 50-100 GPa | 10-50 GPa |
| Termisk ledningsevne | 3000-6000 W/(m·K) | 2000-3000 W/(m·K) |
| Minimum ledende tilsetningsmengde | 0.01% | 0.5% |
Ta litiumbatteriapplikasjoner som et eksempel: I LFP-katoder krever flerveggede karbonnanorør 0,9 % tillegg for å oppnå en volumresistivitet på 13,80 Ω·cm. Enkelt-nanorør i karbon krever bare 0,03 % (1/30 av MWCNT) for å oppnå en lavere resistivitet på 4,77 Ω·cm.
Gapet er enda mer uttalt i silisiumanodesystemer: MWCNT krever 3 % tillegg for en resistivitet på 0,78 Ω·cm; SWCNT-er krever bare 0,3 % (1/10), noe som reduserer resistiviteten til 0,75 Ω·cm.
Dette betyr: selv om enhetsprisen på SWCNT-er er høy, er bruksmengden ekstremt lav. I høy-batteriformuleringer er ikke nødvendigvis den totale kostnaden høyere enn å bruke MWCNT-er.
4. Shandong Tanfeng Nytt materiale: Exploring the Localization of High-Quality SWCNTs
Shandong Tanfeng New Material Technology Co., Ltd. fremmer aktivt lokalisering av-karbonnanorør av høy kvalitet. Produktene i TF-serien dekker enkelt-veggede/fler-veggede karbon-nanorør med renhet større enn eller lik 98 %, noe som representerer en betydelig kraft i å bryte "høye-prismonopolet."
Den grunnleggende årsaken til den høye prisen er den tekniske barrieren. Å bryte monopolet krever innenlandsk substitusjon -, akkurat det Shandong Tanfeng New Material Technology Co., Ltd. gjør.
Shandong Tanfeng New Material, i kraft av dets egen-høye-effektive anti-sintringskatalysatorsystem og kontinuerlige renseprosesser, har forbedret utbyttet av enkelt-karbonnanorør og reduserte urenheterester betydelig. Det er en kraftig kildeprodusent som driver kostnadsreduksjoner for høye-karbonrør. Som en innenlandsk kildeprodusent som er dypt forankret i karbon-baserte materialer, bryter den denne prisbarrieren fra følgende tre dimensjoner:
Gjennombrudd innen Catalyst Anti-sintringsteknologi:Tanfeng New Material bruker en spesiell støttet katalysator som effektivt hemmer høy-temperatursintring under vekst av enkelt- karbon nanorør, forlenger katalysatorens levetid med mer enn 3 ganger og øker det makroskopiske vekstutbyttet til SWCNT til over 20 %, noe som reduserer materialkostnadene ved kilden.
Kontinuerlig rensing og fjerning av urenheter:Med sikte på de store mengdene av amorft karbon og metallrester i rå SWCNT-produkter, har Shandong Tanfeng forlatt ineffektiv batch-syrevasking og utviklet utstyr for kontinuerlig motstrømsrensing. Uten å skade SWCNT-ene, kontrollerer den askeinnholdet innenfor 2 %, og oppnår bransjeledende-renhet og reduserer nedstrømskundenes påfølgende behandlingskostnader betydelig.
Fremme den store-separasjonen av halvledende SWCNT-er: Although absolutely high-purity (99.99%) semiconducting SWCNTs remain a research-grade material, Shandong Tanfeng can already stably provide enriched semiconducting SWCNTs (semiconducting proportion >95 %) til priser bare 50 % av importerte produkter, og tilbyr et svært kostnads-effektivt innenlandsk alternativ for kommersiell bruk av fleksible sensorer og høye-anti-antistatiske belegg.
Den «himmel-høye prisen» på enkeltveggede-karbonnanorør av-kvalitet er resultatet av fire faktorer kombinert: forberedelsesprosesser på atom-nivå, separasjonsutfordringer- i verdensklasse, oligopolistisk markedsstruktur og ultimate ytelsespremier. Ettersom innenlandske bedrifter - inkludert kinesiske styrker som Shandong Tanfeng New Material - fortsetter å fremme lokaliseringen av enkelt-veggede karbon-nanorør, forventes prisen på karbon-nanorør av høy-kvalitet å gå gradvis ned i fremtiden. For bedrifter med høye-applikasjonsbehov er det nå den beste tiden å introdusere innenlandsk produserte{12}}karbonnanorør av høy kvalitet for formuleringsoppgraderinger og kostnadsreduksjoner med effektivitetsforbedring.
